EXERCICE N°27 avec la Version Studio et PhotoFiltre 7 fait par Papy 35

Le plugin Dégradé



Conseils pour choisir les couleurs et régler l'angle dans les tutos 27bis



Ce plugin a été chargé avec les autres plugins   ici

Vous le trouverez aussi dans ce zip qui est à dézipper dans le dossier Plugins qui est dans Photofiltre

  Pfeil

Cette flèche pour marquer votre ligne

Clic gauche pour la déplacer





1.Ouvrez un Nouveau document . Largeur = 500. Hauteur = 400. Enregistrez-le au format pfi. Nom: Exercice 27

2.Menu Filtre > Module externe > Dégradé (ou icône de la barre des Modules)

3.Pour faire un dégradé rayonnant

4.Forme = Soleil   Style = Constant  Opacité = 20%  Angle = 90°  Forme symétrique = coché

5.Laissez les couleurs d'origine.  Nb de couleurs = 8



6.Enregistrez ce tube au format png

7.Copier-coller ce tube sur le dégradé créé au début

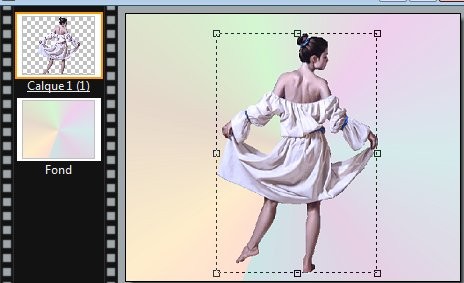

8.Réduisez un peu la taille: clic droit sur la vignette > Redimensionner le calque

9.Clic droit > Validez

10.Fusionnez le calque avec le Fond et tracez une sélection rectangulaire autour de la femme

11.Recadrez: Menu Image > Recadrer

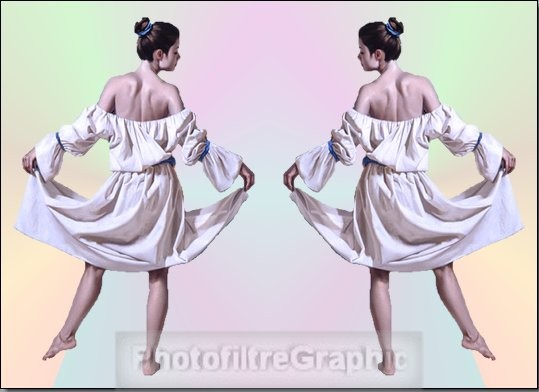

12.Menu Image > Module externe > Effet miroir > Assembler à droite

13.Refaites le même dégradé rayonnant qu'au début

14.Forme = Soleil   Style = Constant  Opacité = 20%  Angle = 90°  Forme symétrique = coché

15.Laissez les couleurs d'origine.  Nb de couleurs = 8

16 Enregistrez



17.Pour encadrer,sélectionnez la couleur d'avant-plan en cliquant avec la pipette dans les cheveux

18.Menu Image > Encadrement extérieur

19.Largeur = 10  Couleur = celle de l'avant-plan

20.Menu Image > Encadrement extérieur  Largeur = 3

21.Cochez Motif de fond

22.Cliquez sur l'icône jaune  Sélectionnez le motif or 00 (chargé ici,ligne 11 )

23. Signez et  Enregistrez au format jpg



24 à 30.Les multiples possibilités de ce plugin sont présentées dans la notice d'emploi rédigée par le concepteur (fichier Texte dans les Plugins du dossier Photofiltre) mise en bas de page ici






31.Création du sous-dossier Dégradé dans le dossier Plugins

32.Ouvrez un Nouveau document blanc 300x300

33.Ouvrez le plugin Dégradé

34.Mettez les réglages suivants

35.Cliquez sur la 2 ième icône pour enregistrer

36.Enlevez  Nouveau Dégradé

37.Remplacez-le par Hexagone 1

38.Ok


39.Retrouver le dossier Dégradé

40.Si vous allez dans le dossier plugins, vous verrez le sous-dossier Degrade tout en haut

41.Pour trouver ce dossier,cliquez sur  Démarrer puis sur Poste de travail (ou Ordinateur)

42.Double-clic sur Disque local ( C:) puis sur Program Files ou Programmes et sur Photofiltre enfin sur Plugins

44. Si ce dossier ne s'est pas créé, veuillez le créer en le nommant Degrade (sans accent, sinon ça ne marchera pas)

45. Mettez dedans, le contenu de ce zip ( c'est le fichier Hexagone 1)


46.Réutilisation de ce fichier

47.Dans la fenêtre du Dégradé, modifiez les réglages au hasard

48.puis cliquez sur la 3 ième icône, Charger un dégradé

49.Cliquez sur Hexagone 1 puis sur Ok et vous verrez tous les réglages enregistrés s'appliquer


50.Quand votre dossier Degrade aura été créé comme c'est expliqué ci-dessus, vous pouvez y ajouter 7 dégradés:

51. prune, boule, rouleau, moulure1, moulure2, moulure3, effet bombé horizontal qui sont dans ce fichier zippé: 7dégradés

52.Dézippez ce fichier dans le dossier Degrade



51. Ils s'ajoutent au fichier Hexagone 1 créé ci-dessus

53.On ne peut s'en servir que dans le module externe Dégradé en cliquant sur la 3ième icône pour les afficher et pouvoir cliquer dessus pour les sélectionner



Retour accueil exercices ou Mes tutos   ou Plugins pfl

© copyright.Tous droits réservés

Mode d'emploi du concepteur

Utilisation
==========
Ce module est un module de type Filtre
Il apparaît dans le menu "Filtre >Module externe >Dégradé" et dans la barre de plugin
Ce module n'est disponible que s'il y a au moins une image ouverte en mode RVB.

Dégradé
========
- Nom : Nom du dégradé actuel.
Ce nom sera utilisé pour la sauvegarde rapide
- Formes : Sélection de la forme de dégradé.
Le mode "Sélection PFS" permet de charger une Sélection PhotoFiltre
- Styles : Sélection du style de tracé du dégradé.
- Opacité : Modifie la transparence du dégradé (entre 1% et 100%)
ATTENTION : en dessous de 10% le dégradé est à peine visible.
Si vous ne voyez pas le dégradé, vérifiez cette valeur !
- Angle : Modifie l'angle de tracé.
Pour Modifier l'angle cliquer dans le motif de l'angle.
Pour avoir un angle plus précis, il est possible de sortir de la zone Angle.
On peut saisir une valeur numérique entre 0.00 et 360.00
- Forme Symétrique : La figure sera symétrique exemple Forme Rectangle -> Carrée
- Dégradé Symétrique : Le tracé du dégradé finira de façon symétrique.
- Polygone régulier : Le polygone tracé sera inscrit.
- Couleur de Fond : Permet de modifier la couleur de fond
Si cette case n'est pas cochée, la première couleur du dégradé est utilisée.
- Flou : Permet d'appliquer un flou léger au rendu du tracé.

Couleurs
=========
- Un clic gauche de souris dans une des flèches rend la couleur active.
- Un clic droit de souris dans une des flèches recopie la couleur active.
La couleur active est celle qui possède le rectangle.
Pour modifier la couleur, cliquer dans le rectangle.
On change la position des flèche en les faisant glisser + bouton gauche.

Les Boutons
============
- "Aperçu" : Affiche le dégradé.
- "Annuler" : Quitte le plugin sans modifier l'image.
- "Ok" : Quitte le plugin et valide les modifications.

Les Boutons à icones
=====================
- Icone de Pipette : Masque le dégradé et fait apparaître le dessin pour permettre la saisie d'une couleur dans celui-ci.
Un clic dans l'image transfert la couleur dans la couleur active et fait réapparaître le dégradé.
- Flèche rouge vers disquette : Sauvegarde rapide avec le nom contenu dans le champ "Nom".
Si le fichier existe, il est écrasé sans avertissement.
- Flèche bleue vers disquette : Sauvegarde classique avec le nom contenu dans le champ "Nom".
Vous pourrez changer le nom dans la boite de dialogue.
- Flèche bleue de la disquette : Chargement classique d'un dégradé.

- Sélection : Actif lorsque vous êtes en mode "Selection PFS".
Vous permet de charger une sélection au format PhotoFiltre (*.pfs) et de l'utiliser comme forme.
IMPORTANT : Les sélections sont soumises à certaines limitations (voir LIMITATIONS DES SELECTIONS).

- Rectangle blanc & R Rouge : Remise à zéro totale du plugin.

Chargement et dessin avec les sélections
=========================================
- Lors de la sauvegarde du dégradé, en mode sélection, le nom de la sélection sera sauvé dans le fichier.
- Si vous exportez le fichier sauvegardé, le destinataire devra posséder le même fichier de sélection avec le même nom.
- Si au chargement, cette sélection est introuvable (effacement, déplacement...), le mode sélection sera abandonné.
- Si vous tentez de charger une sélection non supportée, un message d'erreur (rouge) sera affiché en bas le la boite de dialogue.
- Si la sélection est compatible, le nombre de point (en bleu) sera affiché au même endroit et un aperçu sera tracé.

Tracés et résultats bizarres avec les sélections
=============================================
Si le plugin accepte la sélection, elle sera tracée mais le dessin ne correspondras pas forcement a vos désirs:
- Eviter les croisement d'axe (noeux papillon)
- Eviter les asymétries d'axe par rapport au centre
- Eviter les formes convexes et excentrées

LIMITATIONS DES SELECTIONS
===========================
- Les sélections doivent se trouver dans le répertoire de PhotoFiltre des Selections => Pas de sous répertoires
- Uniquement des sélections vectorielles (pas de Bitmap)
- Pas de sélections prédéfinis dans PhotoFiltre (rectangles arrondis, triangle ect...)
- Nombre de points limités a 500 (ca parait beaucoup mais les courbes sont résolue en point, et ca en mange beaucoup)
- La sélection ne doit pas sortir de l'image (Pas de négatifs)
- 10 pixel minimum en X et Y (plus = conseillé)
